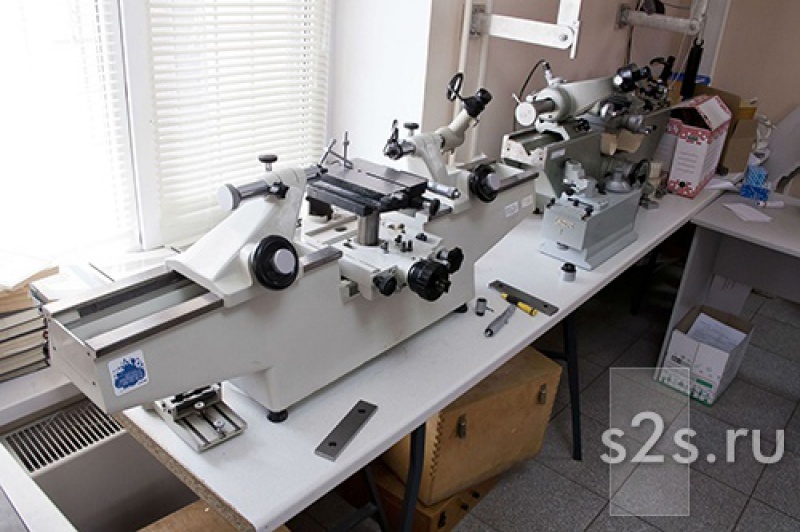

Оптиметр горизонтальный ИКГ-3
Назначение и устройство ИКГ-3. Оптиметр - оптикомеханический прибор, который служит для измерения линейных размеров абсолютным (в пределах шкалы) или относительным (сравнением о концевой мерой длины) методами. На горизонтальном оптиметре можно производить измерения толщины пластинок, диаметра шариков, внутренних диаметров
Горизонтальный оптиметр ИКГ-3 предназначается для контактных измерений наружных и внутренних линейных размеров изделий методом сравнения с концевыми мерами.На приборе можно производить измерения концевых плоскопараллельных мер длины, калибров, диаметров шариков, внутренних диаметров изделий и т. д.
Диапазон измерения наружных линейных размеров методом сравнения с мерой, мм 0-500
Диапазон измерения внутренних длин при помощи дуг, мм 13,5-400
Диапазон измерения внутренних диаметров при помощи дуг, мм 13,5-150
Пределы измерения по шкале, мм ±0,1
Погрешность прибора в интервалах от 0 до ±60 мкм, мм ±0,0002
Погрешность прибора в интервалах от 0 до ±100 мкм, мм ±0,0003
Пределы допускаемой погрешности длиномера при измерении наружных размеров ±(0,4±5*10-3L)
Пределы допускаемой погрешности длиномера при измерении внутренних размеров ±(1±5*10-3L)
Габаритные размеры прибора 1150х460х520мм
Масса 100 кг
Госреестр №2007-75
